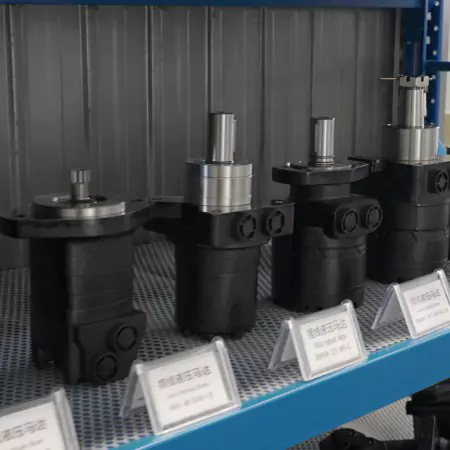

რხევადი ჰიდრავლიკური ძრავები: როგორ მუშაობენ ისინი და სად იყენებენ?

ჰიდრავლიკურ სისტემებში სითხის სიმძლავრის მექანიკურ მოძრაობად გადაქცევა არის საკვანძო ნაბიჯი აღჭურვილობის ეფექტური მუშაობის მისაღწევად. მიუხედავად იმისა, რომ ტრადიციული ჰიდრავლიკური ძრავები ძირითადად შექმნილია უწყვეტი მბრუნავი მოძრაობისთვის,რხევადი ჰიდრავლიკური ძრავებიუზრუნველყოს განსხვავებული გადაწყვეტა ჰიდრავლიკური ენერგიის კონვერტირებით კონტროლირებად უკან და უკან ბრუნვის მოძრაობად.

მათი კომპაქტური სტრუქტურის, მაღალი ბრუნვის გამომუშავებისა და მოძრაობის ზუსტი კონტროლის გამო, რხევითი ჰიდრავლიკური ძრავები ფართოდ გამოიყენება სამრეწველო ავტომატიზაციაში, სამშენებლო მანქანებში, მასალების დამუშავების მოწყობილობებში, საზღვაო სისტემებში და სხვა აპლიკაციებში, რომლებიც საჭიროებენ შეზღუდული კუთხით ბრუნვას.

რა არის რხევადი ჰიდრავლიკური ძრავა?

ანრხევადი ჰიდრავლიკური ძრავაარის ჰიდრავლიკური აქტივატორი, რომელიც აკონვერტებს ზეწოლის ქვეშ მყოფ ჰიდრავლიკურ სითხეს კუთხურ მოძრაობად კონკრეტული ბრუნვის დიაპაზონში.

ჩვეულებრივი ჰიდრავლიკური ძრავებისგან განსხვავებით, რომლებიც მუდმივად ბრუნავენ ერთი მიმართულებით, რხევითი ჰიდრავლიკური ძრავა წარმოქმნის განმეორებით რხევას ორ წინასწარ დაყენებულ კუთხეს შორის.

ძირითადი სამუშაო პროცესია:

ჰიდრავლიკური ზეთი შედის → წნევა მოქმედებს შიდა კომპონენტებზე → წარმოიქმნება მექანიკური ძალა → გამომავალი ლილვი ბრუნავს წინ და უკან

ბრუნვის კუთხე, როგორც წესი, შეიძლება მორგებული იყოს განაცხადის მოთხოვნების შესაბამისად, როგორიცაა 90°, 180° ან სხვა სპეციფიკური დიაპაზონი.

როგორ მუშაობს მერყევი ჰიდრავლიკური ძრავა?

მუშაობის პრინციპი დამოკიდებულია შიდა მექანიკური სტრუქტურების მეშვეობით ჰიდრავლიკური წნევის ბრუნვად გადაქცევაზე.

როდესაც წნევით ჰიდრავლიკური ზეთი შედის ძრავის კამერის ერთ მხარეს, ის უბიძგებს შიდა კომპონენტებს ბრუნვის ძალის შესაქმნელად. როდესაც ზეთის დინების მიმართულება იცვლება, გამომავალი ლილვი უკან მოძრაობს საპირისპირო მიმართულებით.

ძირითადი სამუშაო კომპონენტები ჩვეულებრივ მოიცავს:

ჰიდრავლიკური ცილინდრი ან კამერა

როტორის ან ფარდის მექანიზმი

გამომავალი ლილვი

დალუქვის სისტემა

საბინაო სტრუქტურა

ჰიდრავლიკური ნაკადის მიმართულებისა და წნევის კონტროლით, ძრავას შეუძლია მიაღწიოს ზუსტ რხევად მოძრაობას.

რხევადი ჰიდრავლიკური ძრავების ძირითადი უპირატესობები

1. მაღალი ბრუნვის გამომუშავება კომპაქტურ დიზაინში

რხევადი ჰიდრავლიკური ძრავების ერთ-ერთი მთავარი უპირატესობაა მათი მაღალი ბრუნვის გამომუშავების უნარი შედარებით კომპაქტური ზომის შენარჩუნებით.

ეს მათ შესაფერისს ხდის აპლიკაციებისთვის, სადაც სამონტაჟო სივრცე შეზღუდულია, მაგრამ საჭიროა ძლიერი ბრუნვის ძალა.

საერთო მაგალითები მოიცავს:

სარქველების მუშაობის სისტემები

რობოტული აღჭურვილობა

სამრეწველო მანქანები

საჭის სისტემები

2. ზუსტი კუთხოვანი პოზიციის კონტროლი

ბევრი სამრეწველო პროგრამა მოითხოვს კონტროლირებად მოძრაობას და არა უწყვეტ ბრუნვას.

რხევადი ჰიდრავლიკური ძრავები ინჟინრებს საშუალებას აძლევს განსაზღვრონ:

ბრუნვის კუთხე

მოძრაობის სიჩქარე

ოპერაციული სიხშირე

ბრუნვის გამომუშავება

ეს მათ შესაფერისს ხდის ავტომატიზაციის სისტემებისთვის, რომლებიც საჭიროებენ განმეორებად პოზიციონირებას.

3. გლუვი ოპერაცია და საიმედო შესრულება

ჰიდრავლიკური სისტემები ბუნებრივად უზრუნველყოფენ მაღალი სიმძლავრის სიმკვრივეს და ძალის გლუვ გადაცემას.

ზოგიერთ ელექტროგადამცემთან შედარებით, რხევადი ჰიდრავლიკური ძრავები კარგად მუშაობენ მძიმე სამუშაო გარემოში, სადაც მაღალი დატვირთვები, ვიბრაცია ან მკაცრი პირობებია.

4. ვარგისია მძიმე აპლიკაციებისთვის

იმის გამო, რომ ჰიდრავლიკური ენერგიის სისტემებს შეუძლიათ მნიშვნელოვანი ძალის გამომუშავება, რხევადი ჰიდრავლიკური ძრავები ხშირად ირჩევა მოთხოვნადი სამრეწველო გამოყენებისთვის.

მათ შეუძლიათ ეფექტურად იმუშაონ შემდეგ პირობებში:

მაღალი დატვირთვის პირობები

ხშირი სამუშაო ციკლები

გარე გარემო

მტვრიანი ან რთული პირობები

რხევადი ჰიდრავლიკური ძრავა ტრადიციული ჰიდრავლიკური ძრავის წინააღმდეგ

რხევადი ჰიდრავლიკური ძრავების საერთო ტიპები

ვანის ტიპის რხევადი ჰიდრავლიკური ძრავა

ფირის ტიპის დიზაინები იყენებენ ჰიდრავლიკურ წნევას, რომელიც მოქმედებს ფლოტებზე ბრუნვის მოძრაობის შესაქმნელად.

უპირატესობებში შედის:

კომპაქტური სტრუქტურა

გლუვი ოპერაცია

კარგი პოზიციონირების შესრულება

ისინი ჩვეულებრივ გამოიყენება სამრეწველო ავტომატიზაციისა და კონტროლის სისტემებში.

თაროს და პინიონის ტიპის ჰიდრავლიკური რხევადი ძრავა

ეს ტიპი გარდაქმნის დგუშის ხაზოვან მოძრაობას მბრუნავ მოძრაობად თაროსა და პინიონის მექანიზმის მეშვეობით.

მახასიათებლები მოიცავს:

მაღალი ბრუნვის გამომავალი

მარტივი მექანიკური სტრუქტურა

საიმედო ოპერაცია

ის ხშირად გამოიყენება მძიმე სარქვლის ამძრავებისა და სამრეწველო აღჭურვილობისთვის.

ხვეული ლილვის ჰიდრავლიკური რხევადი ძრავა

ხვეული დიზაინი უზრუნველყოფს ბრუნვის გლუვ გადაცემას და შესაფერისია აპლიკაციებისთვის, რომლებიც საჭიროებენ სტაბილურ მოძრაობას და შემცირებულ ვიბრაციას.

რხევადი ჰიდრავლიკური ძრავების გამოყენება

სამრეწველო ავტომატიზაცია

რხევადი ჰიდრავლიკური ძრავები გამოიყენება ავტომატიზირებულ სისტემებში, რომლებიც საჭიროებენ კონტროლირებად კუთხოვან მოძრაობას, მათ შორის:

რობოტული იარაღი

დამჭერი მოწყობილობები

პოზიციონირების მექანიზმები

ჰიდრავლიკური სარქვლის გააქტიურება

დიდი სამრეწველო სარქველები ხშირად საჭიროებენ საიმედო გახსნისა და დახურვის კონტროლს.

რხევადი ჰიდრავლიკური ძრავები უზრუნველყოფენ საჭირო ბრუნვას:

მილსადენის სარქველები

ნავთობისა და გაზის აღჭურვილობა

წყლის გამწმენდი სისტემები

სამშენებლო მანქანები

მძიმე აღჭურვილობა მოითხოვს ძლიერ და საიმედო ჰიდრავლიკურ მოძრაობას.

განაცხადები მოიცავს:

ექსკავატორის დანართები

ამწევი მექანიზმები

მბრუნავი პლატფორმები

საზღვაო აღჭურვილობა

საზღვაო სისტემები ხშირად მუშაობენ მომთხოვნ გარემოში, სადაც ჰიდრავლიკური გადაწყვეტილებები უზრუნველყოფს საიმედო შესრულებას.

რხევადი ჰიდრავლიკური ძრავების გამოყენება შესაძლებელია:

საჭის სისტემები

გემბანის მანქანები

კონტროლის მექანიზმები

როგორ ავირჩიოთ სწორი რხევადი ჰიდრავლიკური ძრავა?

შესაფერისი ძრავის არჩევისთვის საჭიროა რამდენიმე მნიშვნელოვანი ფაქტორის შეფასება.

1. საჭირო ბრუნვა

ბრუნვის მომენტი შერჩევის ერთ-ერთი ყველაზე მნიშვნელოვანი პარამეტრია.

მომხმარებლებმა უნდა გაითვალისწინონ:

დატვირთვის ზომა

ოპერაციული წნევა

უსაფრთხოების ზღვარი

მუშაობის სიხშირე

არასაკმარისი ბრუნვის მქონე ძრავმა შეიძლება ვერ შეასრულოს საჭირო მოძრაობა.

2. ბრუნვის კუთხის მოთხოვნები

სხვადასხვა აპლიკაცია მოითხოვს სხვადასხვა რხევის დიაპაზონს.

შერჩევამდე დაადასტურეთ:

ბრუნვის მაქსიმალური კუთხე

დაბრუნების პოზიციის სიზუსტე

მოძრაობის ციკლის მოთხოვნები

3. სამუშაო წნევა და ჰიდრავლიკური სისტემის თავსებადობა

ძრავა უნდა შეესაბამებოდეს არსებულ ჰიდრავლიკურ სისტემას.

მნიშვნელოვანი პარამეტრები მოიცავს:

ოპერაციული წნევა

ნაკადის სიჩქარე

ჰიდრავლიკური ზეთის ტიპი

ტემპერატურის დიაპაზონი

4. სამონტაჟო გარემო

სამუშაო გარემო გავლენას ახდენს ძრავის შერჩევაზე.

განიხილეთ:

შიდა ან გარე მონტაჟი

ტენიანობის ან მტვრის ზემოქმედება

დაცვის საჭირო დონე

ტექნიკური ხელმისაწვდომობა

რხევადი ჰიდრავლიკური ძრავების ტექნიკური რჩევები

სათანადო მოვლა ხელს უწყობს სტაბილური მუშაობის შენარჩუნებას და მომსახურების ვადის გახანგრძლივებას.

რეკომენდებული პრაქტიკა მოიცავს:

რეგულარულად შეამოწმეთ ჰიდრავლიკური ზეთის ხარისხი

შეცვალეთ ფილტრები ტექნიკური გრაფიკის მიხედვით

შეამოწმეთ ლუქები გაჟონვისთვის

აკონტროლეთ არანორმალური ხმაური ან ვიბრაცია

შეინახეთ ჰიდრავლიკური სისტემები სუფთა

დაბინძურებული ჰიდრავლიკური სითხე არის შესრულების და კომპონენტების ცვეთა შემცირების ერთ-ერთი გავრცელებული მიზეზი.

რხევადი ჰიდრავლიკური ძრავების მომავალი განვითარების ტენდენციები

ავტომატიზაციისა და ინტელექტუალური წარმოების ზრდასთან ერთად, რხევითი ჰიდრავლიკური ძრავები ვითარდება:

პოზიციონირების მაღალი სიზუსტე

უფრო კომპაქტური დიზაინი

გაუმჯობესებული ენერგოეფექტურობა

ჭკვიანი მონიტორინგის შესაძლებლობები

უფრო ხანგრძლივი მომსახურების ვადა

მომავალი ჰიდრავლიკური სისტემები ფოკუსირებული იქნება არა მხოლოდ სიმძლავრის გამომუშავებაზე, არამედ ზუსტ კონტროლზე და ინტელექტუალურ მუშაობაზე.

დასკვნა

რხევადი ჰიდრავლიკური ძრავებიუზრუნველყოფს ეფექტურ გადაწყვეტას აპლიკაციებისთვის, რომლებიც საჭიროებენ კონტროლირებად კუთხოვან მოძრაობას და მაღალი ბრუნვის გამომუშავებას. მათი კომპაქტური სტრუქტურა, საიმედო შესრულება და მოქნილი კონტროლი მათ ღირებულ კომპონენტებად აქცევს სამრეწველო ავტომატიზაციაში, მანქანა-დანადგარებში, სარქველების სისტემებში და მძიმე აღჭურვილობაში.
